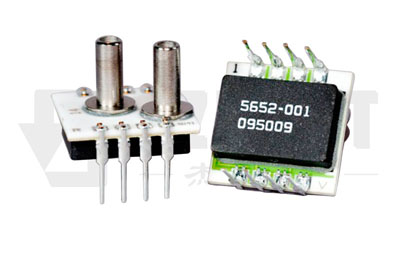

名稱： 深圳壓阻式微差壓力傳感器SM5652/5651系列
類別： 工控壓力傳感器/變送器
產品概述：
SM5651/SM5652為OEM壓力傳感器，完全校準和溫度補償微差壓雙列直插高性能壓力傳感器。
SM5651/SM5652系列為陶瓷基底貼裝高穩定壓阻式壓力傳感器芯片，利用陶瓷基板上的薄膜電阻進行零度校正、零點溫度補償和靈敏度溫度補償。SM5651只能用恒流驅動，一個額外的電阻修剪正?；耐獠坎罘址糯笃鞯妮敵鎏峁┝丝缍刃?zhǔn)。而SM5652在恒壓激勵下對輸出信號很容易進行放大。
SM5651芯片有額外的增益電阻，采用恒流激勵，SM5652采用恒壓激勵。
特點
微壓0.15psi\0.30psi\0.80psi\1.50psi和3.0psi
恒流或恒壓激勵
溫度補償范圍寬（0-60℃）
跨度校準正高達±2%
零點校準及溫度補償
高性能、穩定的硅芯片封裝
表壓和差壓配置
應用
醫療設備
呼吸機、麻醉機和監護儀
HVAC（空調）
水平監測
流量測量
工業控制
微差壓變送器

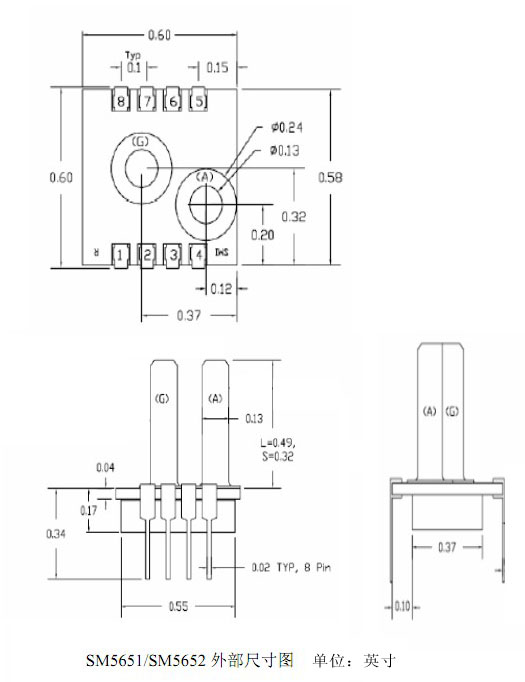

產品尺寸圖：
性能參數
測試的條件是：SM5651激勵電流源為1.5mA,室溫為25℃，SM5652激勵電壓源為10.00V DC,室溫25℃，除非另有規定。
| 最小值 | 典型值 | 最大值 | 單位 | |
| 激勵源 | ||||
| 激勵電壓源DC(SM5652) | >0 | 10.00 | 20.00 | V |
| 激勵電流源DC(SM5651) | >0 | 1.50 | 3.00 | mA |
| 滿量程輸出 | ||||
| SM5651滿量程輸出 | 25 | 45 | 75 | mV |
| SM5652滿量程輸出 | 24.5 | 25 | 25.5 | mV |
| 零點輸出 |
-2 |
0.2 | 2 | mV |
| 溫度系數 | ||||
| 滿量程溫度系數 | -0.65 | 0.2 | 0.65 | %FS |
| 零點溫度系數 | -1 | 0.2 | 1 | %FS |
| 溫度遲滯性 |
-0.3 |
0.05 |
0.3 |
%FS |
| 準確度 | ||||
| 線性度（非線性誤差） | -0.3 | +0.05 | +0.3 | %FS |
| 重復性 | -0.3 | +0.05 | +0.3 | %FS |
| 壓力遲滯性 | -0.3 | +0.05 | +0.3 | %FS |
| 靈敏度匹配性 | -2 | -0.2 | +2.0 | %FS |
| 阻抗（SM5651) | ||||
| 輸入阻抗 | 1.8 | 3 | 3.8 | kΩ |
| 輸出阻抗 | 2.7 | 3.3 | 3.8 | kΩ |
| 阻抗（SM5652) | ||||
| 輸入阻抗 | 4.5 | 8 | 25 | kΩ |
| 輸出阻抗 | 2 | 2.5 | 3.8 | kΩ |
| 溫度范圍 | ||||
| 補償溫度 | +0 | +60 | ℃ | |
| 工作溫度 | -40 | +125 | ℃ | |
| 存儲溫度 | -40 | +125 | ℃ | |
| 動力特性 | ||||
| 耐壓 | 10X | Rated FS | ||
| 爆破壓力 | 15X | Rated FS |
更多詳細資料請點擊下載>>
